Broj kompresora*: 3
*Broj kompresora jednak je broju nezavisnih krugova radne tvari
Broj zračnih izmjenjivača: 6
Dimenzije uređaja:
- Duljina: 5677 mm
- Širina: 2352 mm
- Visina: 2715 mm
Kapacitet grijanja:

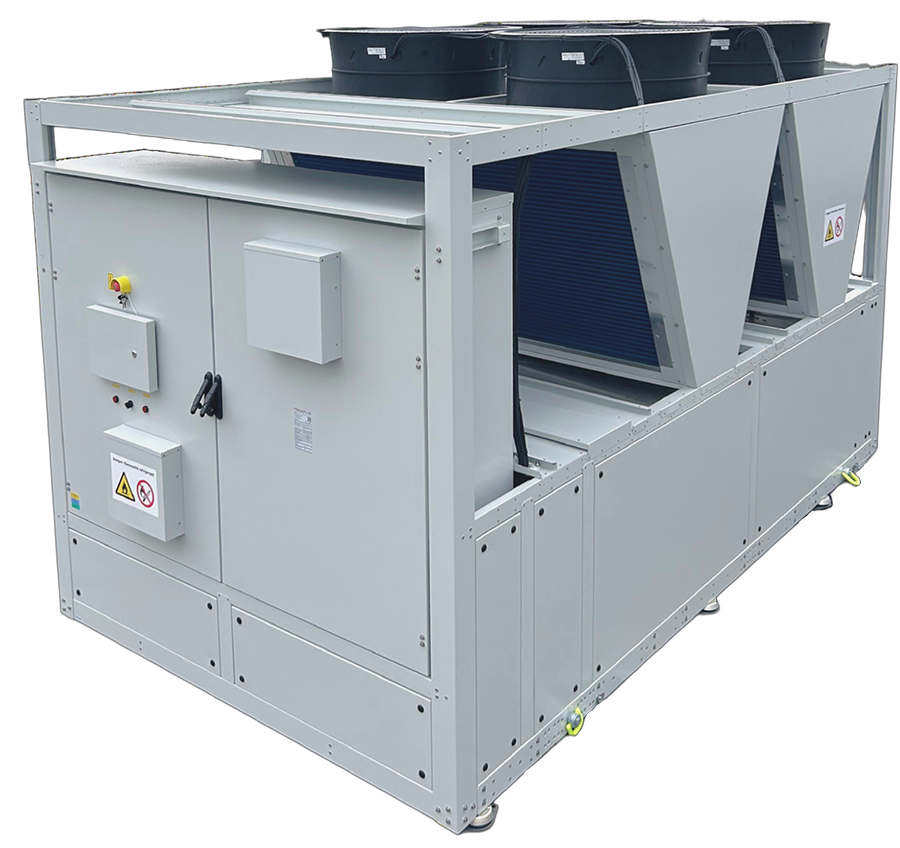

FLEXY
Reverzibilne dizalice topline većeg kapaciteta za industrijske i komercijalne svrhe
Serija FLEXY dizalica topline razvijena je da pokrije potrebe grijanja sustava srednjih i većih kapaciteta. Ako su FLEXY dizalice topline projektirane kao reverzibilne, mogu raditi i u režimu hlađenja. Prema tome, reverzibilne dizalice topline nameću se kao kvalitetno rješenje za pokrivanje cjelogodišnjih potreba za ogrjevnom i rashladnom energijom industrijskih i komercijalnih sustava.
FLEXY dizalice topline koriste polu-hermetičke stapne kompresore konstruirane i certificirane za rad sa zapaljivim radnim tvarima. Za preciznu regulaciju kapaciteta i uštedu energije, kompresori koriste frekvencijske invertere, a regulaciju rada cijelog uređaja vodi napredni kontroler. Zračni izmjenjivači su napravljeni od bakrenih cijevi sa aluminijskim lamelama. Ventilatori su aksijalne izvedbe sa EC motorom, što omogućuje promjenjivi broj okretaja, a time se postiže izuzetna učinkovitost u radu. Uređaji su namijenjeni za vanjsku ugradnju.
Svaka FLEXY dizalica topline je tvornički ispitana te je napunjena s radnom tvari i uljem. Nadzor i ocjena sukladnosti uređaja (sklopa) napravljena je prema europskoj direktivi o tlačnoj opremi (PED) 2014/68/EU. Uređaj zadovoljava zahtjeve s obzirom na sigurnost i okoliš.
Broj kompresora*: 2
*Broj kompresora jednak je broju nezavisnih krugova radne tvari
Broj zračnih izmjenjivača: 4
Dimenzije uređaja:
- Duljina: 4247 mm
- Širina: 2352 mm
- Visina: 2715 mm
Kapacitet grijanja:
OPĆENITO
- Kućište izrađeno od plastificiranog pocinčanog lima što mu daje otpornost na koroziju i vremenske uvjete, standardna boja RAL 7035
- Rastavljivi paneli kućišta
- Antivibracijske nogice
- Kompresorski prostor nalazi se u zasebnom zaštitnom kućištu unutar konstrukcije
- Izolacija cjevovoda u svrhu sprječavanja nastanka kondenzata
- Sigurnosna strategija — osjetnik propuštanja radne tvari u kombinaciji sa ATEX ventilatorom
- Sigurnosni ventili
ELEKTRO
- Elektro ormar opremljen s glavnom sklopkom za cijeli uređaj te relejom za nadzor faza
- Elektro zaštite svih komponenti
- Napredni mikroprocesorski kontroler Siemens Climatix
- Ekran na dodir (touch screen display) za nadzor i upravljanje radom uređaja
- Elektronički ekspanzijski ventil koji omogućava preciznu kontrolu protoka radne tvari
- Dostupni komunikacijski protokoli Modbus TCP/IP, Modbus RTU ili BACnet IP
- Lampa sa utičnicom za elektro ormar
- Elektrogrijač za elektro ormar (250W)
- Suhi kontakti za alarme
HIDRAULIČKI KRUG
- Inox cijevi hidrauličkog kruga
- Priključak na hidraulički dio je osiguran sa inox slobodnom prirubnicom
- Odzračni ventil
- Ispusna slavina
- Osjetnik protoka
- Toplinska izolacija cjevovoda
OPĆENITO
- Odabir druge boje uređaja (plastifikacije)
- Oporaba otpadne topline ('heat recovery') pomoću serijski spojenog pločastog izmjenjivača topline (kondenzatora), samo kod reverzibilnih dizalica topline
ELEKTRO
- Mjerač električne energije (za cijeli uređaj)
HIDRAULIČKI KRUG
- Zaporni ventili (leptiraste zaklopke)
- Primarna cirkulacijska pumpa na kolektorskoj cijevi
- Primarna cirkulacijska pumpa na kolektorskoj cijevi + motorizirana leptirasta zaklopka po rashladnom krugu (na spojnim cijevima)
- Primarna cirkulacijska pumpa po rashladnom krugu (na spojnim cijevima)
- Integrirana cirkulacijska pumpa na toploj strani (samo ako je odabrana oporaba otpadne topline)
- Moguća nadogradnja hidrauličkog kruga pomoću hidromodula
