FLIPPER

Modularni, kompaktni rashladnici kapljevine / dizalice topline

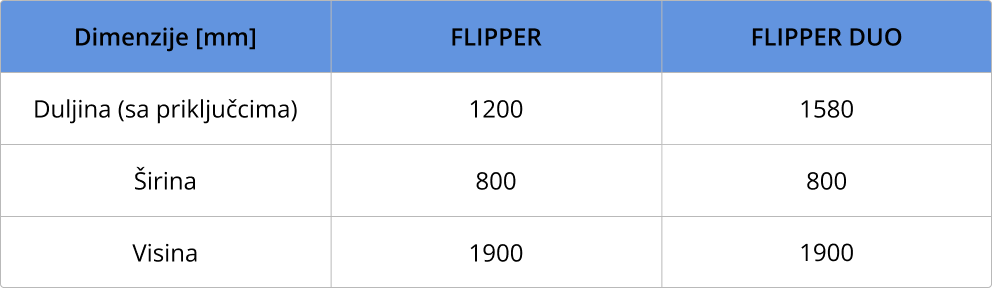

FLIPPER seriju uređaja čine visokoučinkoviti, vodom hlađeni rashladnici vode / dizalice topline kompaktne i modularne izvedbe. Tlocrtne dimenzije kućišta odgovaraju dimenzijama standardne euro-palete (1200 × 800 mm), što pojednostavljuje transport, ugradnju i servisiranje. Uređaji su namijenjeni isključivo za unutarnju ugradnju.

Uređaji koriste scroll kompresore upravljane frekvencijskim inverterima koji omogućuju preciznu regulaciju kapaciteta. Pločasti izmjenjivači topline osiguravaju učinkovit prijenos topline uz smanjenu količinu radne tvari. FLIPPER DUO izvedbe imaju dva rashladna kruga povezana na zajednički hidronički krug preko dvostrukog pločastog izmjenjivača (SWEP True Dual).

Dvije visokoučinkovite pumpe upravljane frekvencijskim inverterima omogućuju regulaciju protoka na primarnoj isparivačkoj i kondenzatorskoj strani. Paralelnim povezivanjem više uređaja moguće je oblikovati fleksibilan sustav grijanja i hlađenja većeg kapaciteta.

Svaki uređaj tvornički je ispitan prema EN 14511 te isporučen napunjen radnom tvari i uljem. Ocjena sukladnosti sklopa provodi se u skladu s Direktivom 2014/68/EU o tlačnoj opremi (PED).

Brošura FLIPPER
(PDF 1,7 MB)

Broj kompresora*: 1 ili 2

*Broj kompresora jednak je broju nezavisnih krugova radne tvari

PROTOK POD KONTROLOM

Tvornički ugrađene EC pumpe Grundfos MAGNA3 pružaju sljedeće prednosti:

•  Stabilan protok kroz isparivač u svim radnim uvjetima
•  Manju potrošnju električne energije za rad pumpe
•  Brže puštanje u pogon
•  Jednostavniju instalaciju

---

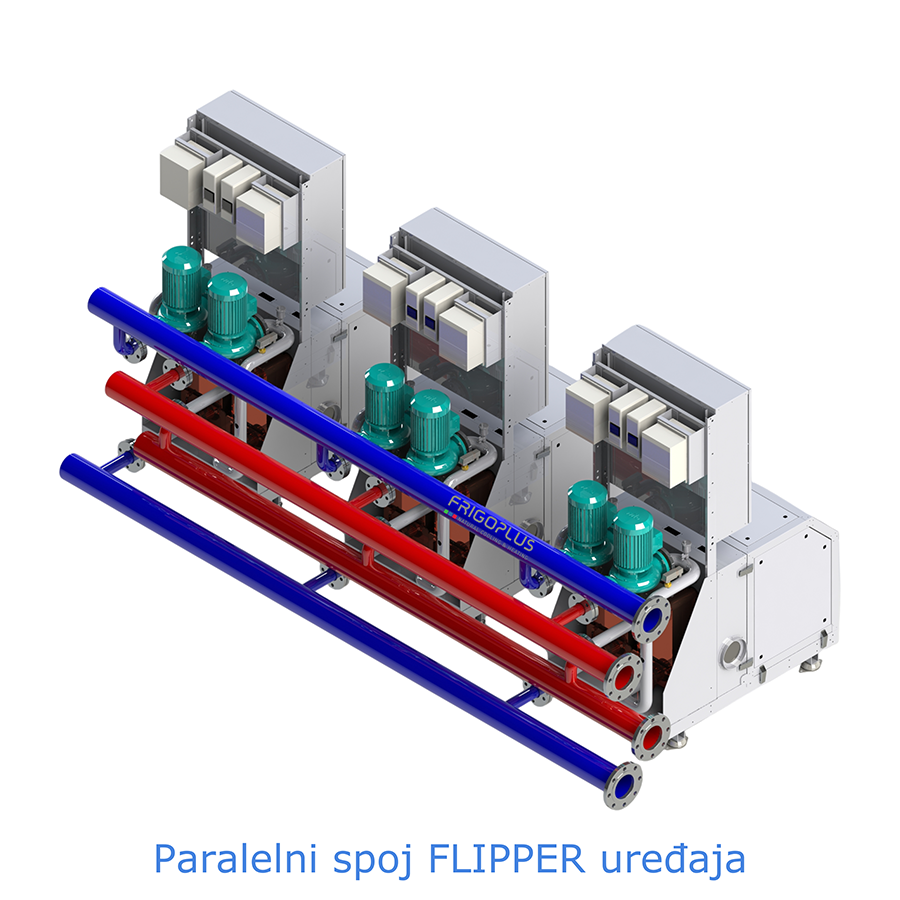

FLIPPER uređaje moguće je povezivati u paralelu, odnosno udruživati da se dobije
fleksibilan sustav većeg kapaciteta grijanja ili hlađenja. Takva izvedba pogodna
je za retrofitting postojećih sustava (npr. zgrada sa ograničenim ugradbenim prostorom).

❮ ❯

OPĆENITO

• Kućište izrađeno od plastificiranog pocinčanog lima što mu daje otpornost na koroziju i vremenske uvjete, standardna boja RAL 7035
• Rastavljivi paneli kućišta
• Antivibracijske nogice
• Izolacija cjevovoda u svrhu sprječavanja nastanka kondenzata
• Sigurnosne strategija — osjetnik propuštanja plina radne tvari, diferencijalni presostat zraka i ATEX ventilator

ELEKTRO

• Elektro ormar opremljen s 4-polnom glavnom sklopkom te relejom za nadzor faza
• Elektro zaštite svih komponenti
• Napredni Siemens mikroprocesorski kontroler nadzire cjelokupan rad uređaja
• Ekran na dodir (touch screen display) za nadzor i upravljanje radom uređaja
• Napajanje za pumpe do 1,5 kW i signali za upravljanje pumpama
• Lampa sa utičnicom za elektro ormar
• Elektronički ekspanzijski ventil za preciznu kontrolu protoka rashladnog sredstva
• Dostupni komunikacijski protokoli Modbus TCP/IP ili BACnet IP
• GSM router
• Daljinski pristup uređaju
• Za dizalice topline:
  • Regulacija dodatnog vanjskog grijača (analogni signal 0-10V)
  • Regulacija troputnog ventila za PTV

HIDRONIČKI KRUG

• Cijevi izrađene od inoxa (nehrđajućeg čelika)
• Priključci sa slobodnim prirubnicama od inoxa
• Visokoučinkovita EC pumpa za isparivačku (hladnu) stranu
• Visokoučinkovita EC pumpa za kondenzatorsku (toplu) stranu
• Odzračni ventil
• Sigurnosni ventil
• Ispusna slavina
• Osjetnik protoka
• Toplinska izolacija cjevovoda

OPĆENITO

• Odabir druge boje uređaja (plastifikacije)

ELEKTRO

• Daljinski nadzor uređaja (Siemens Cloud)
• Promjena zadane vrijednosti polazne temperature (set point)

HIDRONIČKI KRUG

• Moguća nadogradnja hidrauličkog kruga pomoću hidromodula
