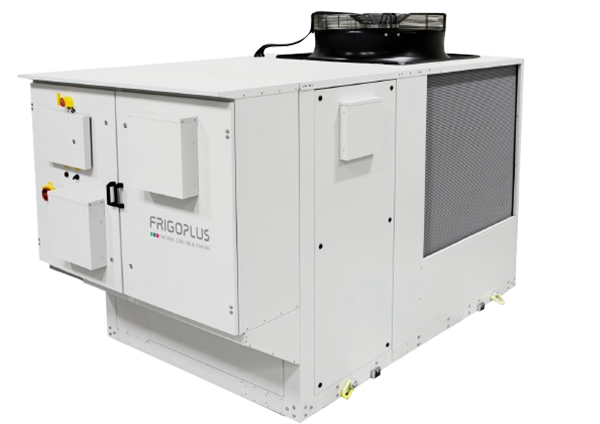

Rashladni kapacitet:
Broj rashladnih krugova*: 1 ili 2
*Broj rashladnih krugova jednak je broju kompresora
Dimenzije uređaja:
- Duljina: 3080 mm
- Širina: 1600 mm
- Visina: 2223 mm

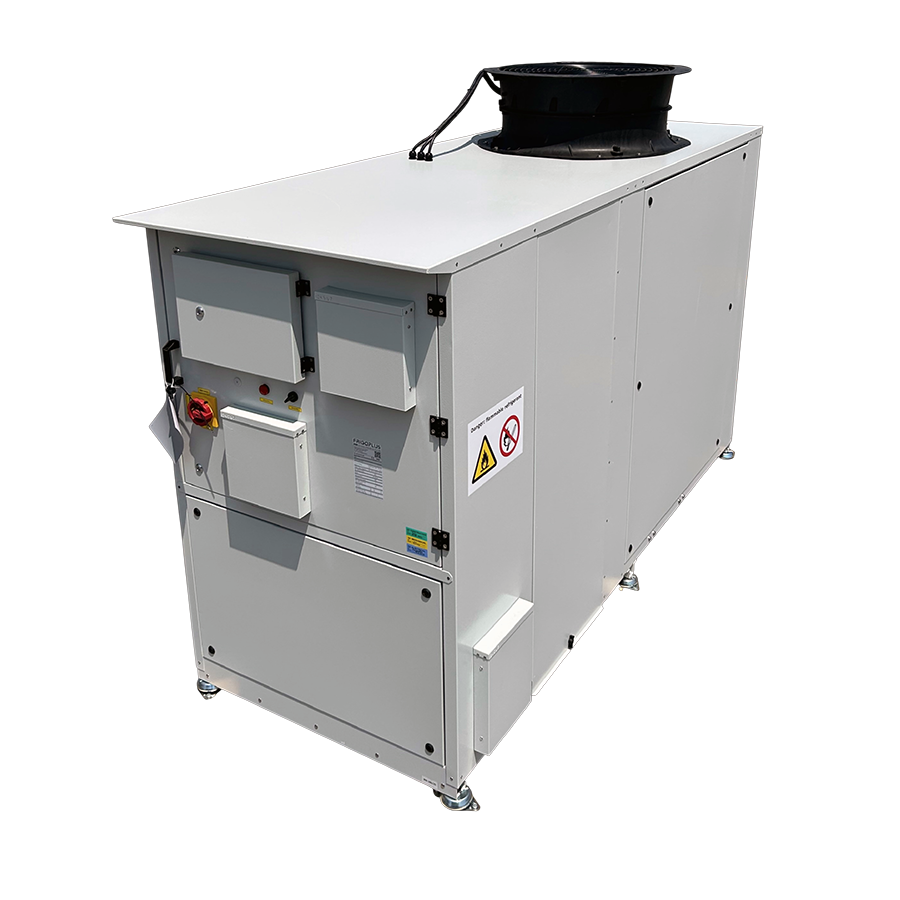

MINILINE
Rashladnici malog kapaciteta
Seriju MINILINE uređaja čine visokoučinkoviti, zrakom hlađeni rashladnici vode vrlo kompaktne izvedbe. Razvijeni su da pokriju potrebe hlađenja manjih rashladnih sustava. Namijenjeni su za vanjsku ugradnju.
Kompresor je polu-hermetički stapni, upravljan visokoučinkovitim frekvencijskim inverterom koji omogućuje postepeno pokretanje, ali i kontinuiranu promjenu brzine vrtnje kompresora u svrhu regulacije rashladnog kapaciteta (učina). U konfiguracije MINILINE uređaja sa 2 rashladna kruga ugrađuje se zajednički dualni pločasti isparivač naprednih karakteristika (SWEP True Dual tehnologija) koji omogućuje povezivanje oba rashladna kruga sa hidrauličkim krugom preko jednog pločastog isparivača. Takva izvedba osigurava kompaktnost uređaja, najvišu učinkovitost izmjene topline te manju količinu radne tvari. Zračni kondenzator je mikrokanalne aluminijske izvedbe. Ventilatori su aksijalne izvedbe i s EC motorom, što omogućuje promijenjivi broj okretaja te promjenjivu temperaturu kondenzacije.
Svaki MINILINE uređaj je tvornički ispitan te je napunjen s radnom tvari i uljem. Nadzor i ocjena sukladnosti uređaja (sklopa) napravljena je prema europskoj direktivi o tlačnoj opremi (PED) 2014/68/EU. Uređaj zadovoljava zahtjeve s obzirom na sigurnost i okoliš.

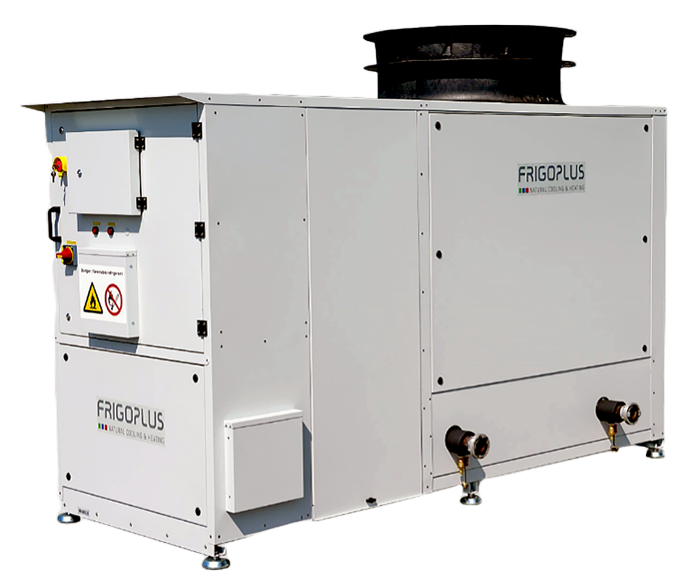

Rashladni kapacitet:

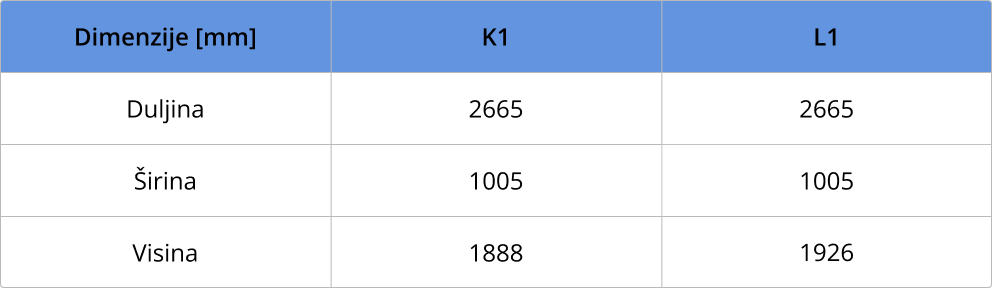

K1
L1
Broj rashladnih krugova*: 1
*Broj rashladnih krugova jednak je broju kompresora
OPĆENITO
- Kućište izrađeno od plastificiranog pocinčanog lima što mu daje otpornost na koroziju i vremenske uvjete, standardna boja RAL 7035
- Rastavljivi paneli kućišta
- Antivibracijske nogice
- Kompresorski prostor nalazi se u zasebnom zaštitnom kućištu unutar konstrukcije
- Izolacija cjevovoda u svrhu sprječavanja nastanka kondenzata
- Sigurnosna strategija — odabir između permanentne ventilacije kompresorskog prostora ili ugradnje detektora (osjetnika propuštanja) radne tvari u kombinaciji sa ATEX ventilatorom
ELEKTRO
- Elektro ormar opremljen s glavnom sklopkom za cijeli uređaj te relejom za nadzor faza
- Elektro zaštite svih komponenti
- Napredni mikroprocesorski kontroler nadzire cjelokupan rad uređaja
- Elektronički ekspanzijski ventil omogućava preciznu kontrolu protoka rashladnog sredstva
- Dostupni komunikacijski protokoli Modbus TCP/IP, Modbus RTU ili BACnet IP
- Daljinski pristup uređaju
HIDRAULIČKI KRUG
- Cijevi hidrauličkog kruga su izrađene od čeličnih inox cijevi ili od bakrenih cijevi ovisno o promjeru.
- Priključak na hidraulički dio je osiguran s bakrenim navojnim priključkom ili slobodnom inox prirubnicom ovisno o potrebnoj dimenziji priključka
- Odzračni ventil
- Sigurnosni ventil
- Priključci za punjenje i pražnjenje sustava
- Osjetnik protoka
- Toplinska izolacija cjevovoda
OPĆENITO
- Odabir druge boje uređaja (plastifikacije)
- Izvedba sa dodatnom zvučnom izolacijom (low-noise)
- Mogućnost oporabe otpadne topline pomoću serijski spojenog pločastog izmjenjivača na jedan od dva načina:
- Pločasti izmjenjivač - kondenzator
- Hladnjak pregrijanih para (bez kondenzacije) – eng. desuperheater
ELEKTRO
- Lampa sa utičnicom za elektro ormar
- Elektrogrijač za elektro ormar (250W)
- Daljinski nadzor uređaja (Siemens Cloud)
HIDRAULIČKI KRUG
- Integrirana cirkulacijska pumpa na primarnoj (hladnoj) strani
- Integrirana cirkulacijska pumpa na toploj strani (samo ako je odabrana oporaba otpadne topline)
- Integrirani spremnik rashladnog medija, u izvedbi sa 2 priključka (buffer tank) ili 4 priključka (hidraulička skretnica)
- Filter (Y-strainer)
- Eskpanzijska posuda
- Protokomjer
- Ugradnja samoregulirajućih grijača na cjevovode za zaštitu od smrzavanja vode/glikola
- Moguća nadogradnja hidrauličkog kruga pomoću hidromodula
