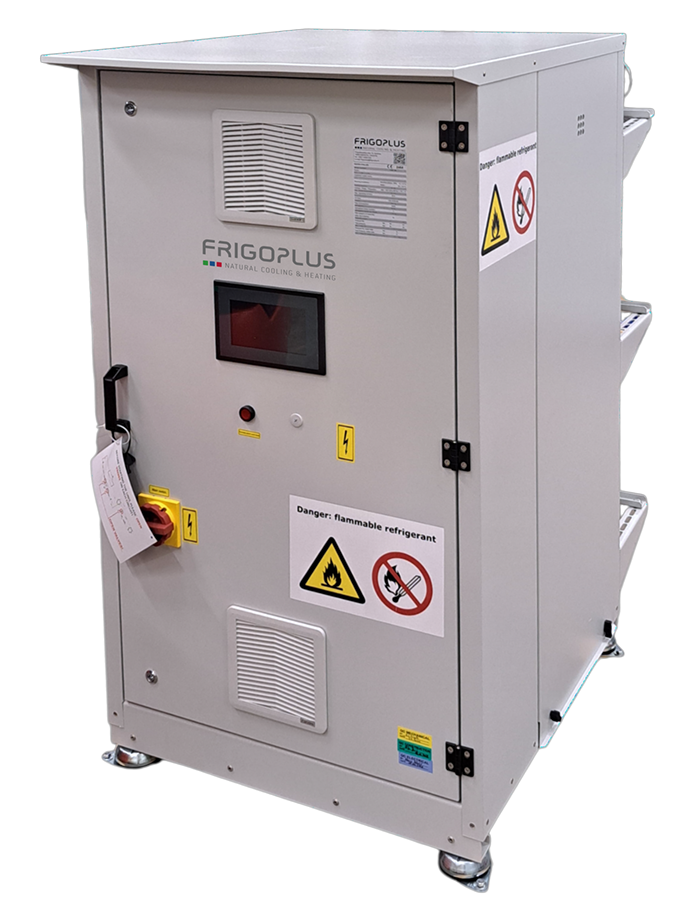

PICO

Visokoučinkoviti, kompaktni rashladnik vode / dizalica topline malog kapaciteta

PICO je izuzetno kompaktan vodom hlađeni uređaj čije dimenzije omogućuju smještaj na standardnu euro paletu (1200 × 800 mm), čime se pojednostavljuju transport, ugradnja i servisiranje.

Opremljen je hermetičkim spiralnim (scroll) kompresorom naprednih karakteristika. Kompresorom upravlja visokoučinkoviti frekvencijski inverter (pretvarač), koji omogućuje postupno pokretanje i kontinuiranu regulaciju brzine vrtnje radi prilagodbe rashladnog ili ogrjevnog kapaciteta.

Dvije visokoučinkovite EC pumpe, smještene na isparivačkoj i kondenzatorskoj strani, omogućuju učinkovitu regulaciju protoka čime se osigurava pouzdan rad uređaja i sustava. Pločasti isparivač i kondenzator osiguravaju učinkovit prijenos topline i smanjuju potrebnu količinu radne tvari.

Svaki uređaj tvornički je ispitan prema EN 14511 te je napunjen radnom tvari i uljem. Nadzor i ocjena sukladnosti sklopa provedeni su u skladu s Direktivom 2014/68/EU o tlačnoj opremi (PED), čime se osigurava ispunjavanje relevantnih zahtjeva sigurnosti i zaštite okoliša.

Brošura PICO
(PDF 1,4 MB)

Broj kompresora: 1

Dimenzije uređaja:

• Duljina (+ priključci): 950 mm (+ 350 mm)
• Širina: 800 mm
• Visina: 1450 mm

Usklađenost s normom EN 378:

•  Zatvoreno kućište: sve komponente rashladnog kruga smještene su unutar kućišta.
•  Sigurnosna strategija: osjetnik propuštanja plina radne tvari,
  diferencijalni presostat zraka i ATEX ventilator
•  Količina radne tvari manja od 4,9 kg

PROTOK POD KONTROLOM

Tvornički ugrađene EC pumpe Grundfos MAGNA3 pružaju sljedeće prednosti:

•  Stabilan protok kroz isparivač u svim radnim uvjetima
•  Manju potrošnju električne energije za rad pumpe
•  Brže puštanje u pogon
•  Jednostavniju instalaciju

❮ ❯

OPĆENITO

• Kućište izrađeno od plastificiranog pocinčanog lima što mu daje otpornost na koroziju i vremenske uvjete, standardna boja RAL 7035
• Rastavljivi paneli kućišta
• Antivibracijske nogice
• Izolacija cjevovoda u svrhu sprječavanja nastanka kondenzata
• Sigurnosne strategija — osjetnik propuštanja plina radne tvari, diferencijalni presostat zraka i ATEX ventilator

ELEKTRO

• Elektro ormar opremljen s 4-polnom glavnom sklopkom te relejom za nadzor faza
• Elektro zaštite svih komponenti
• Napredni Siemens mikroprocesorski kontroler nadzire cjelokupan rad uređaja
• Ekran na dodir (touch screen display) za nadzor i upravljanje radom uređaja
• Napajanje za pumpe do 1,5 kW i signali za upravljanje pumpama
• Lampa sa utičnicom za elektro ormar
• Elektronički ekspanzijski ventil za preciznu kontrolu protoka rashladnog sredstva
• Dostupni komunikacijski protokoli Modbus TCP/IP ili BACnet IP
• GSM router
• Daljinski pristup uređaju
• Za dizalice topline:
  • Regulacija dodatnog vanjskog grijača (analogni signal 0-10V)
  • Regulacija troputnog ventila za PTV

HIDRONIČKI KRUG

• Cijevi izrađene od inoxa (nehrđajućeg čelika)
• Priključci sa slobodnim prirubnicama od inoxa
• Visokoučinkovita EC pumpa za isparivačku (hladnu) stranu
• Visokoučinkovita EC pumpa za kondenzatorsku (toplu) stranu
• Odzračni ventil
• Sigurnosni ventil
• Ispusna slavina
• Osjetnik protoka
• Toplinska izolacija cjevovoda

OPĆENITO

• Odabir druge boje uređaja (plastifikacije)

ELEKTRO

• Daljinski nadzor uređaja (Siemens Cloud)
• Promjena zadane vrijednosti polazne temperature (set point)

HIDRONIČKI KRUG

• Moguća nadogradnja hidrauličkog kruga pomoću hidromodula
